シングルダイヤフラムポンプ

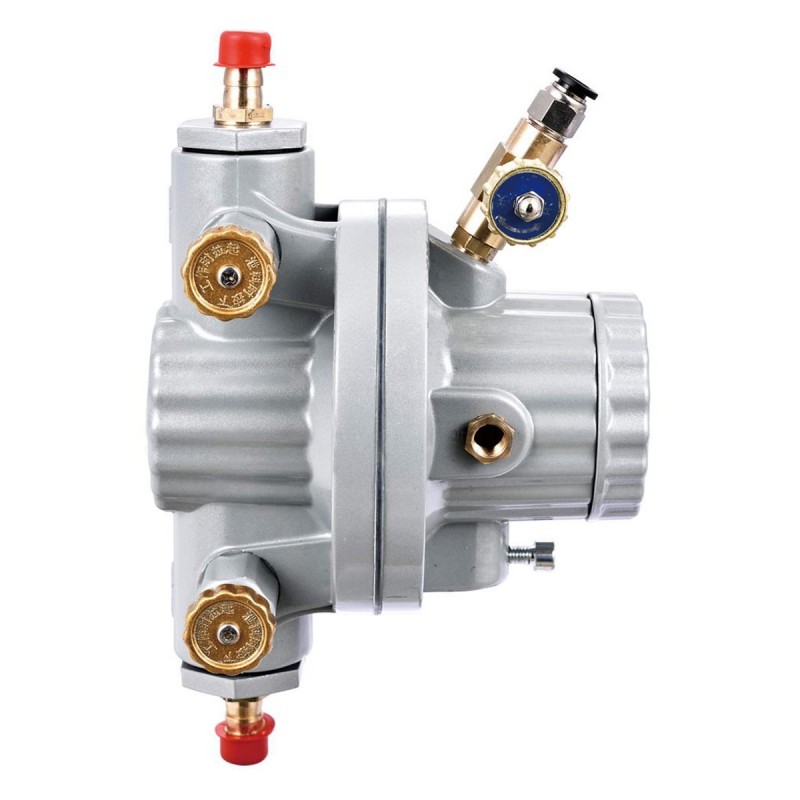

圧縮空気を動力源とするポンプ装置で、小型、軽量、設置が簡単、自吸性能が良く、流量が広いです。 BML-5 シングルダイヤフラムポンプは、振動がなくスムーズに作動し、複雑な操作を必要とせず、送液量の無段階調整が可能な使いやすいポンプです。各種インク液の循環吐出に適しています。

お問い合わせを送信

製品説明

ポンプ本体は軽量で耐食性に優れたアルミ合金製です。シングルダイヤフラムポンプBML-5は、強酸、強アルカリ、有機溶剤などの腐食性媒体に強いテフロン（耐食性ダイヤフラム）を採用し、ダイヤフラムポンプの押し出しにより液体の吸吐出を実現します。シングルダイヤフラムを圧縮空気で駆動するため、装置自体が防爆特性を有しており、可燃性・爆発性環境での使用に適しています。

応用

製品モデル: BML-5
最大流量：10L/min 0.6m3/h
吸引距離：2m ヘッド：4m
最大吐出圧力：0.5Mpa
固体粒子制限: 2mm
使用空気圧力範囲: 0.2-0.5Mpa
シェル材質：アルミニウム合金
ダイヤフラム材質：ニトリルゴムテフロン
スレッド: 英国BSPT
流体入口および出口: 3/8 インチエアインターフェース: 1/4 インチ
正味重量: 1.8kg 総重量: 3kg
梱包サイズ: 6個 650*300*450mm
8個 545*320*370mm

製品の用途

BML-5シングルダイヤフラムポンプは、主にグラビア印刷機、フレキソ印刷機、その他の機器のインク昇降循環システムで使用され、インクがパイプラインおよびインク供給システム内で流動状態を維持し、沈殿や詰まりを防ぎます。

製品構造

ドライブユニット
シングルダイヤフラムポンプの駆動装置は、圧縮空気または機械力を利用してダイヤフラムを前後に押します。動作中に電力を必要とせず、防爆および可燃性環境に適しています。
圧縮空気チャンバー
電力を供給します。圧縮空気がこのチャンバーに入り、ダイアフラムを押して移動させ、それによって液体を吸引したり排出したりします。
ダイヤフラム
ダイアフラムはテフロン材を使用しており、塩酸、硫酸、硝酸などの強酸に対して長期間の耐腐食性を発揮します。水酸化ナトリウム、水酸化カリウムなどの強塩基。エタノール、アセトン、トルエンなどの一般的な有機溶媒。これにより、腐食によるダイアフラムの亀裂、膨張、経年劣化が防止され、機器の寿命が大幅に延長されます。
補助構造
これには、ポンプの気密性を確保し、漏れを防ぐためのシール、バルブ、その他の補助構造が含まれます。
