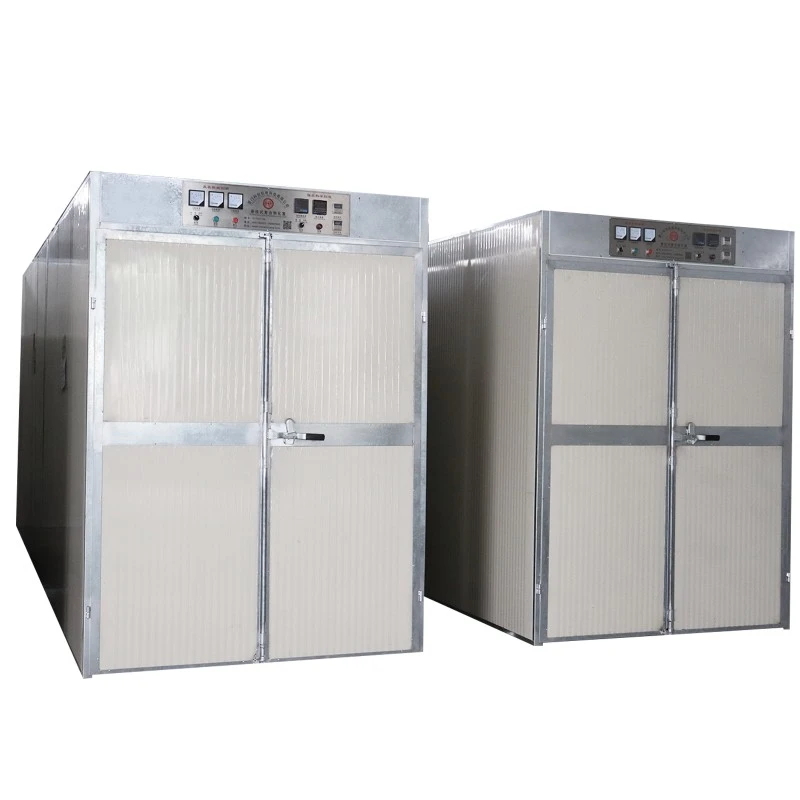

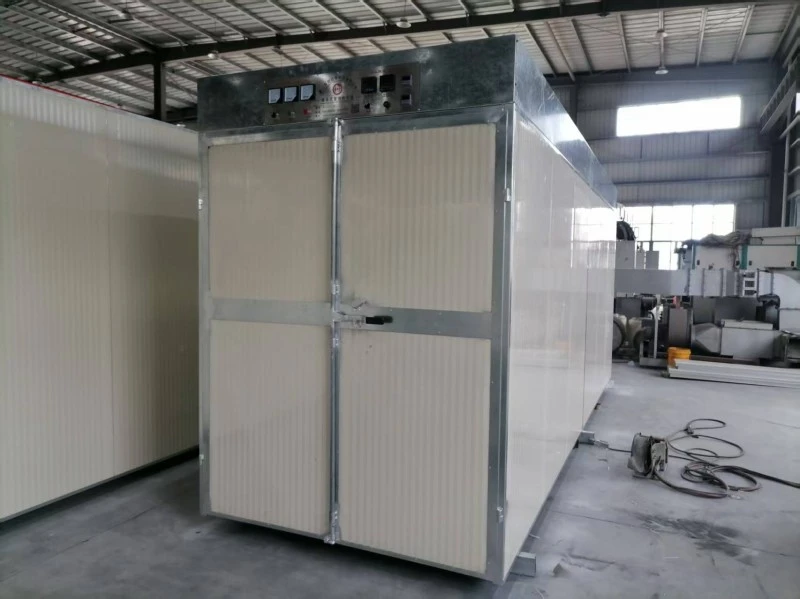

温水加熱養生室

Kechuang 温水加熱硬化室メーカーは、複合材料の加工および工業生産向けにカスタマイズされた硬化ソリューションを提供しています。 RTO 廃熱回収加熱システムを使用して設計されたこの養生室は、回収した熱水、熱交換器、インテリジェントな温度制御技術を利用して、安定した養生条件を維持します。エネルギー効率の高い温水加熱と柔軟な電気加熱によるバックアップにより、軟包装材や複合フィルムのメーカーの硬化の一貫性を向上させながら、エネルギー消費量を削減するのに役立ちます。

お問い合わせを送信

製品説明

Kechuang 温水加熱養生室は、RTO 廃熱回収条件を備えた工場向けに設計されたカスタマイズされた省エネ養生システムです。従来の電気加熱硬化装置とは異なり、回収された熱水を主熱源として利用し、専門的な熱交換システムを通じて熱エネルギーを伝達します。
熱水は熱交換器に入り、そこで熱エネルギーが循環水に伝達されます。加熱された水はパイプラインシステム内を継続的に循環し、硬化チャンバーに熱を均一に送ります。
高精度温度コントローラーが庫内温度データを継続的に収集し、電磁弁の開閉を自動制御して湯量を調整します。この閉ループ温度調整システムは、迅速な応答と温度変動の低減により、必要な硬化温度を維持するのに役立ちます。
硬化チャンバーは安定した均一な温度環境を作り出し、一貫した材料硬化性能を保証します。

RTO 廃熱回収によるエネルギー効率の高い運用

Kechuang Water Heating Curing Room の主な利点の 1 つは、利用可能な RTO 廃熱を再利用できることです。
回収した熱水を加熱源として利用することで、以下のことが可能になります。
•従来の電気加熱への依存を軽減します。
・廃熱利用効率の向上
•全体的なエネルギー消費量の削減
・環境に配慮した生産をサポートします。
閉ループ加熱プロセスにより、不必要な熱損失が最小限に抑えられ、メーカーの長期的な運用コストの削減に役立ちます。

柔軟な生産条件を実現するデュアル加熱モード

さまざまな工場環境に適応するために、Kechuang 温水加熱養生室は温水加熱モードと電気加熱モードの両方をサポートしています。
二重加熱構成により、次のことが可能になります。
・温水利用時の廃熱回収運転
・追加加熱が必要な場合の通電加熱運転
•さまざまな生産条件下での柔軟な温度維持
この設計により、さまざまな工業生産シナリオに対する機器の適応性が向上します。

断熱チャンバーと均一な空気循環設計

養生室本体には断熱性能に優れた50mmロックウールカラースチールサンドイッチパネルを使用しています。
断熱構造は次のことに役立ちます。
•熱損失を減らす
?安定した内部温度を維持します。
•全体的なエネルギー効率の向上
気流循環には、下部給気、上部排気、還気循環構造を備えた1100W遠心ファンを採用しています。
この最適化されたエアフロー設計により、チャンバー内の熱風が均一に分散され、温度差による硬化の不均一を防ぐことができます。

産業用途向けの安定した高耐久構造

この装置は、産業上の連続運転を考慮して設計された強化亜鉛メッキ鋼フレーム構造を採用しています。
構造上の特徴は次のとおりです。
•50×50mmおよび50×100mm亜鉛メッキパイプ溶接フレーム
•480mmの構造間隔
●頑丈な三段固定給湯構造。
・C型重量トラックシステム
?二層収納設計。
養生室は直径800mm、重さ400kgまでの大型ロールロールに対応し、大量生産の要件を満たします。

技術仕様

アイテム	仕様
製品名	温水加熱養生室
ブランド	ケチュアン
給湯システム	熱交換器、専用温度調節器、電磁弁
循環空気システム	1100W 遠心ファン 1 台、下部空気供給、上部空気抽出、戻り空気循環
排気システム	180W 排気ファン 1 台、調整可能なタイマー制御の 2 つのグループ
動作温度	40℃～80℃まで調節可能
温度精度	±2℃
電気制御	シュナイダー低電圧電気コンポーネント、過熱保護、時限シャットダウン、時限排気、欠相保護、過負荷保護
最大フィルムロール容量	直径800mm、重量400kg、幅1380mm
最小フィルムロール中心高さ	650mm
トラックの間隔	850mm
トラックの種類	C型重量トラック
加熱方法	電気加熱システム、15本の加熱管、9KW + 15KW = 24KW、高温および低温制御
フレーム構造	50×50mmおよび50×100mmの亜鉛メッキパイプ溶接構造、480mm間隔、頑丈な3セクション固定給湯設計
断熱材	50mm ロックウールカラースチールサンドイッチパネル
ストレージ層	2層
総電力	25KW、380V三相5線式システム
ケーブル仕様	標準ケーブル 3×10+2×4m、確実な接地が必要
ドアパネル	カラースチールサンドイッチパネル
ドアフレーム	2.0mm亜鉛メッキ板
材料の投入方法	フロントローディングとリアアンロード
外形寸法	L8700×W1700×H2500mm
内寸図	L8600×W1380×H2200mm
カスタマイズ	寸法は顧客の要件に応じてカスタマイズ可能
付属品	材料ねじ切りローラー 30 個 (2 インチ亜鉛メッキパイプ、各 4×6305 ベアリング)、ガラス接着剤 1 ボトル

応用分野

軟包装および複合フィルム産業

Kechuang 温水加熱硬化室は、以下のような硬化プロセスに適しています。
・軟包装用フィルム
・複合フィルム
●ラミネート材
・プラスチックフィルム製品
安定した温度環境により、接着剤の硬化反応が促進され、接着性能が向上し、一貫した製品品質が維持されます。

産業廃熱回収用途

この装置は、RTO 廃熱回収システムを備えた工場に特に適しています。
このシステムは、回収した熱水を使用可能な硬化エネルギーに変換することで、企業がエネルギー効率を向上させ、持続可能な製造慣行をサポートするのに役立ちます。

安全および制御システム

Kechuang 温水加熱養生室には、次のような複数の電気保護機能が装備されています。
•過熱保護
•時間指定シャットダウン
•時限排気
•欠相保護
•過負荷保護
インテリジェントな制御システムは、連続生産中の装置の安全で安定した動作の維持に役立ちます。

よくある質問

1. 温水加熱養生室の主な熱源は何ですか?
主な熱源は、RTO 廃熱回収システムから回収された温水です。温水は、熱交換器と循環パイプラインシステムを通じて熱を伝達します。

2. 装置は RTO 温水源なしでも動作できますか?
はい。硬化室は、さまざまな生産条件に応じた代替加熱方法として電気加熱モードをサポートしています。

3. システムは硬化温度をどのように制御しますか?
温度コントローラーは庫内温度データをリアルタイムに収集し、電磁弁を制御して温水流量を調整し、安定した硬化状態を維持します。

4. この養生室ではどのような材料を処理できますか?
この装置は主に、複合フィルム、軟包装材、ラミネート材、および制御された硬化環境を必要とするその他の製品向けに設計されています。

5. Kechuang は硬化室のサイズをカスタマイズできますか?
はい。 Kechuang は、お客様の生産要件とワークショップのレイアウトに応じてカスタマイズされた寸法を提供します。
